阪急の連結器の話

前々から個人的にすごーく気になっておりました

阪急の連結器の話です



連結器は機能からし

当然、互換性が必要となる道具でして



f:id:marunkun:20210109232605j:plain
f:id:marunkun:20210109232606j:plain

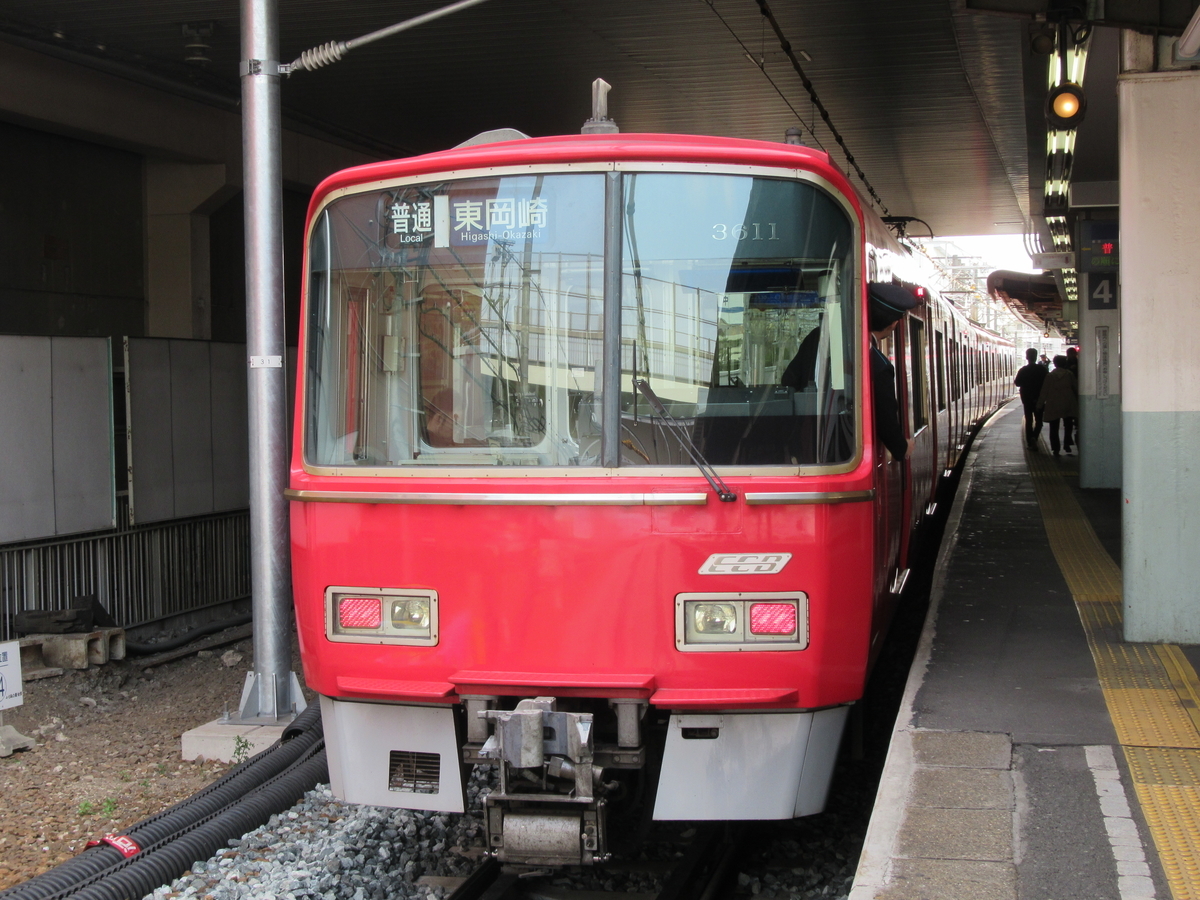

名鉄を例にしますと

基本的には左写真の車両のように

自動連結器の下に電気連結器がついています



これがデフォルトで

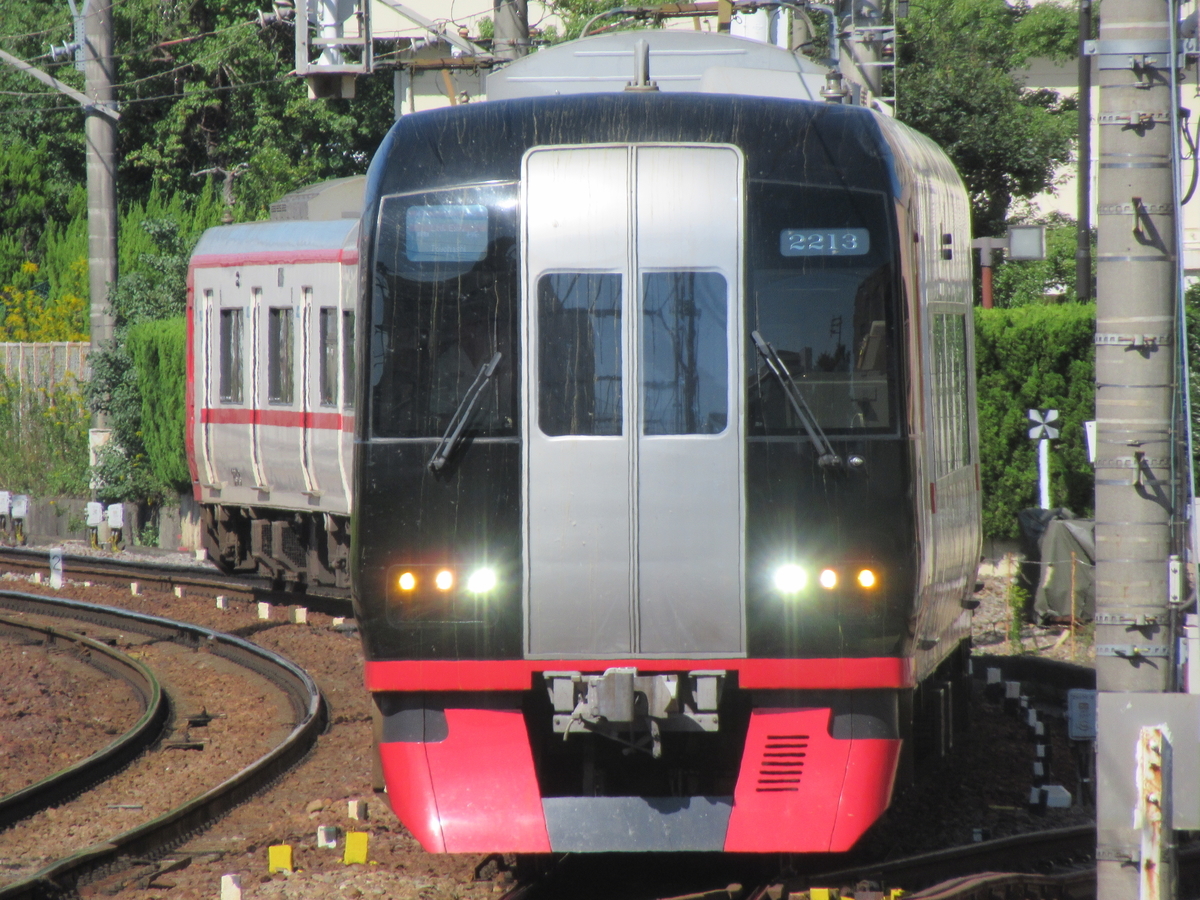

通常の運用で連結することがない先頭車には

右写真のように、電気連結器部分が省略されています



電気連結器がないため、

そのままでは協調運転ができませんが、

自動連結器の部分は同じなので、

故障の救援の際はお互い連結することができます



というように

基本的な部分は共通にすることで

通常の連結だけでなく異常時にも対応できるよう

同じ連結器を使うことがベターです



しかし、阪急はというと

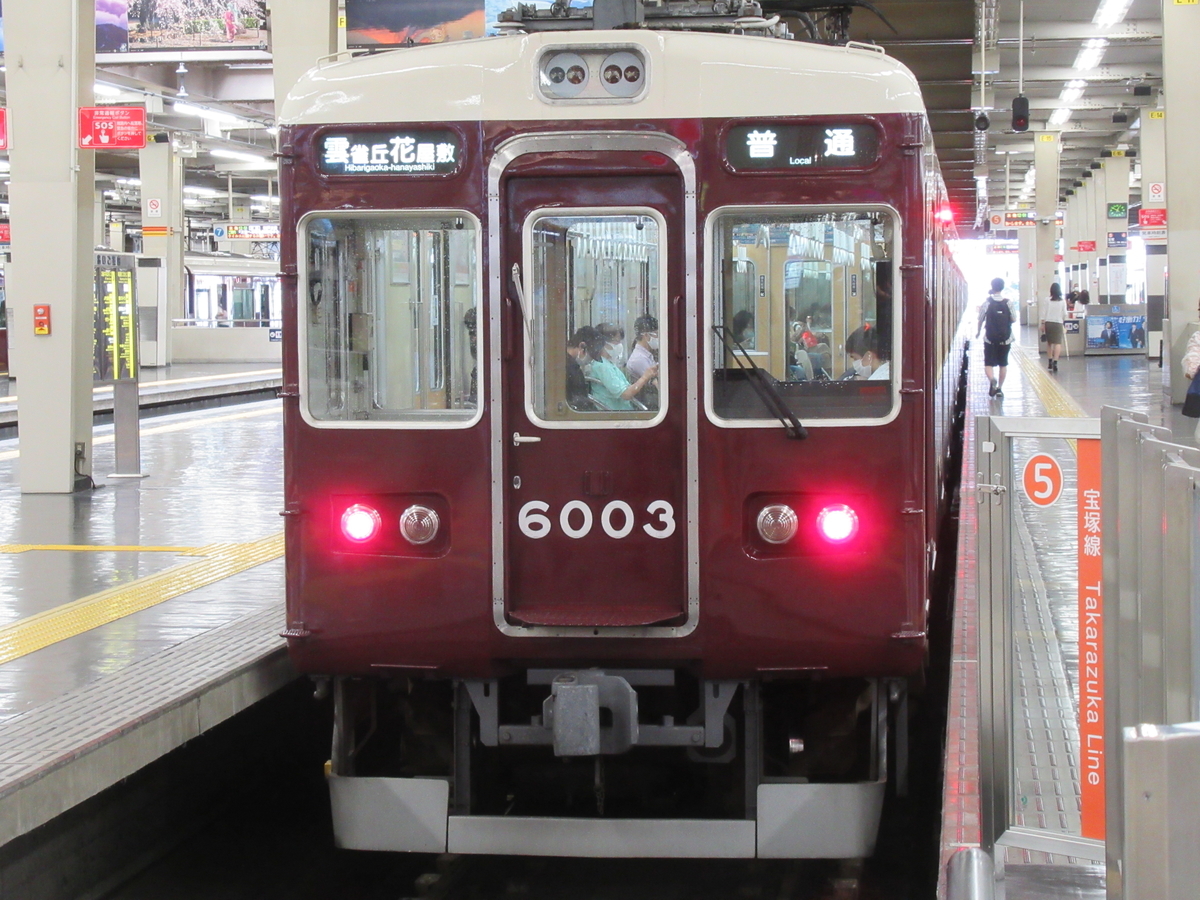

f:id:marunkun:20210109232608j:plain
f:id:marunkun:20210109232617j:plain
f:id:marunkun:20210109232607j:plain

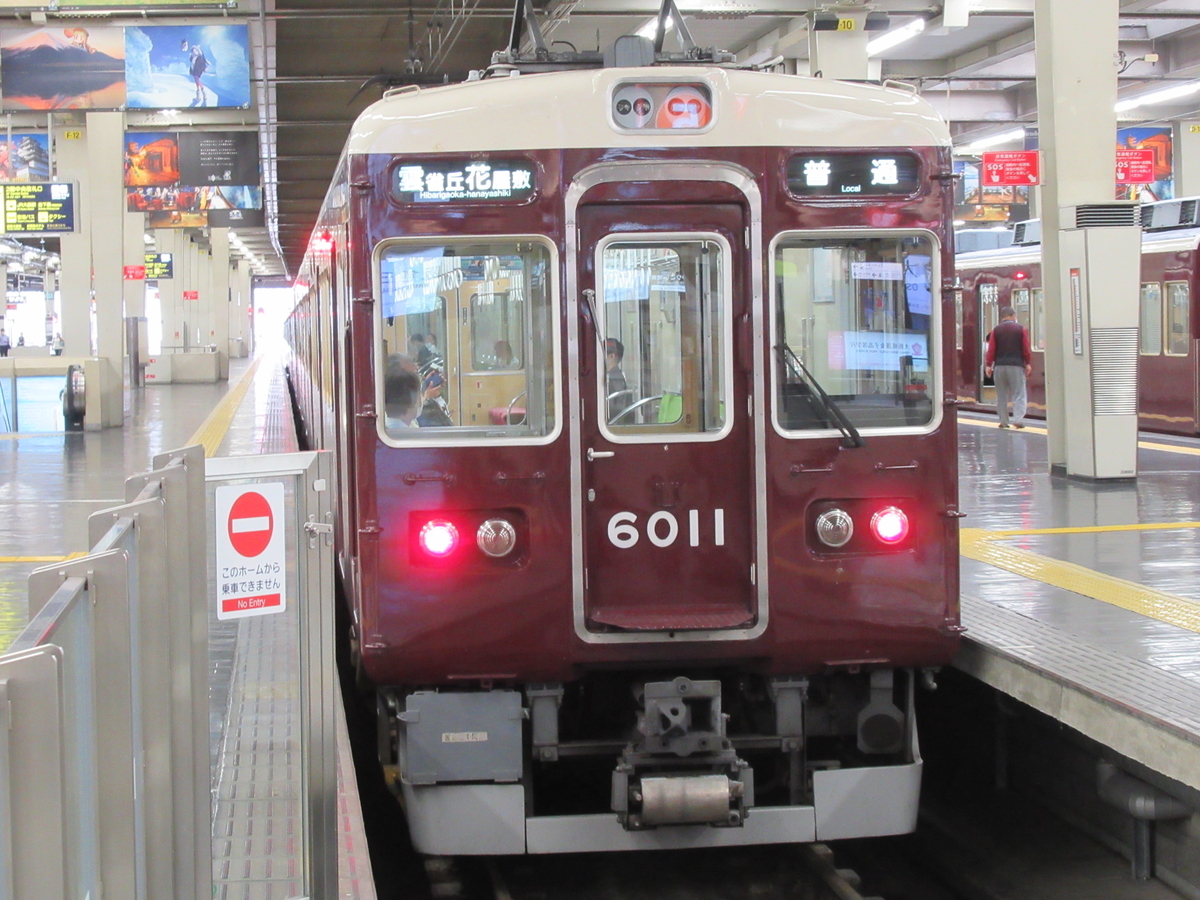

大きく分けて3種類の連結器があります



名称は鉄道ピクトリアルによると

左から「自動連結器」「自動密着連結器」

「全自動密着連結器」となっています



以下ではそれぞれ

「自連」「密連」「全密連」と略します



密連と全密連は

先ほどの名鉄の2種と同じ感じですので、直接連結できます

しかし、自連とは連結できません



前から「なんで統一しないのかな」と気になっていました



詳しく見ていくと



f:id:marunkun:20210109232602j:plain
f:id:marunkun:20210109232529j:plain

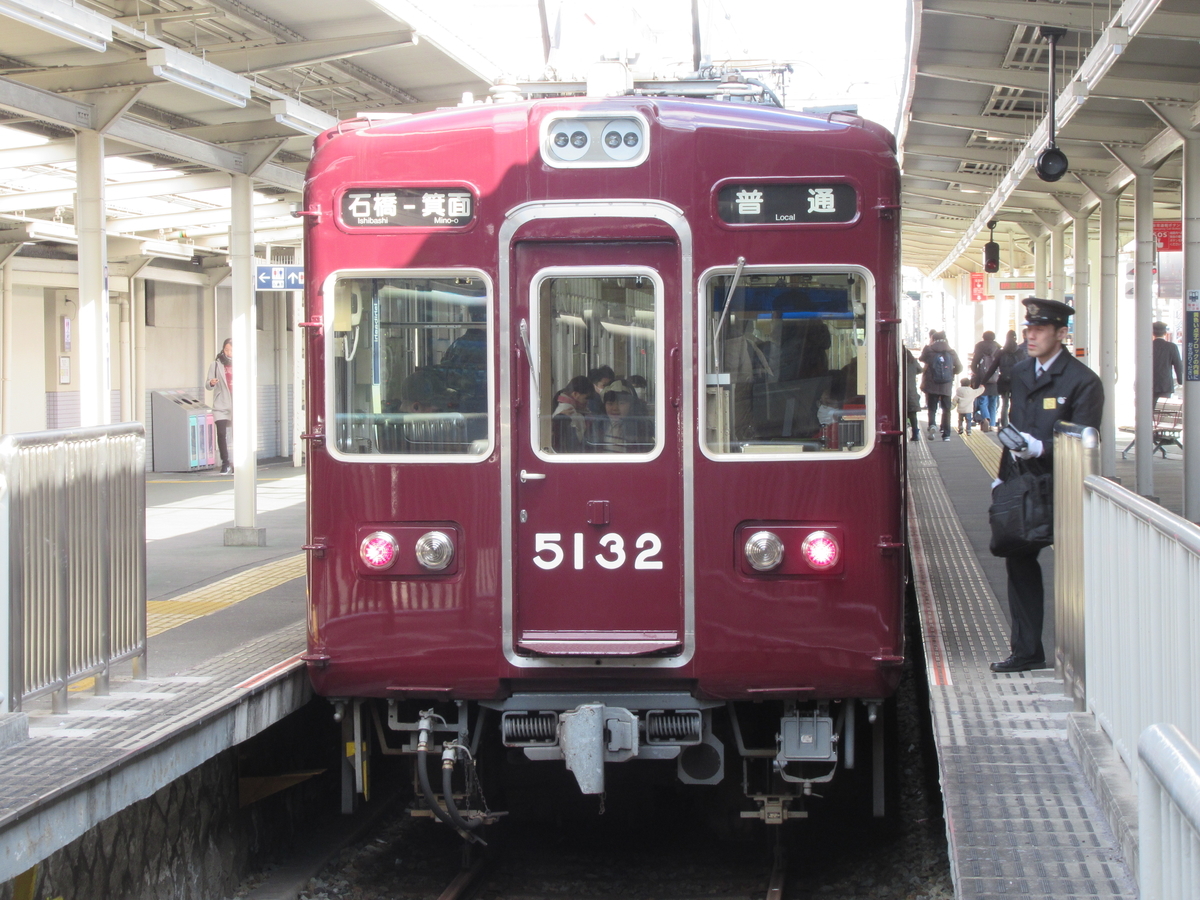

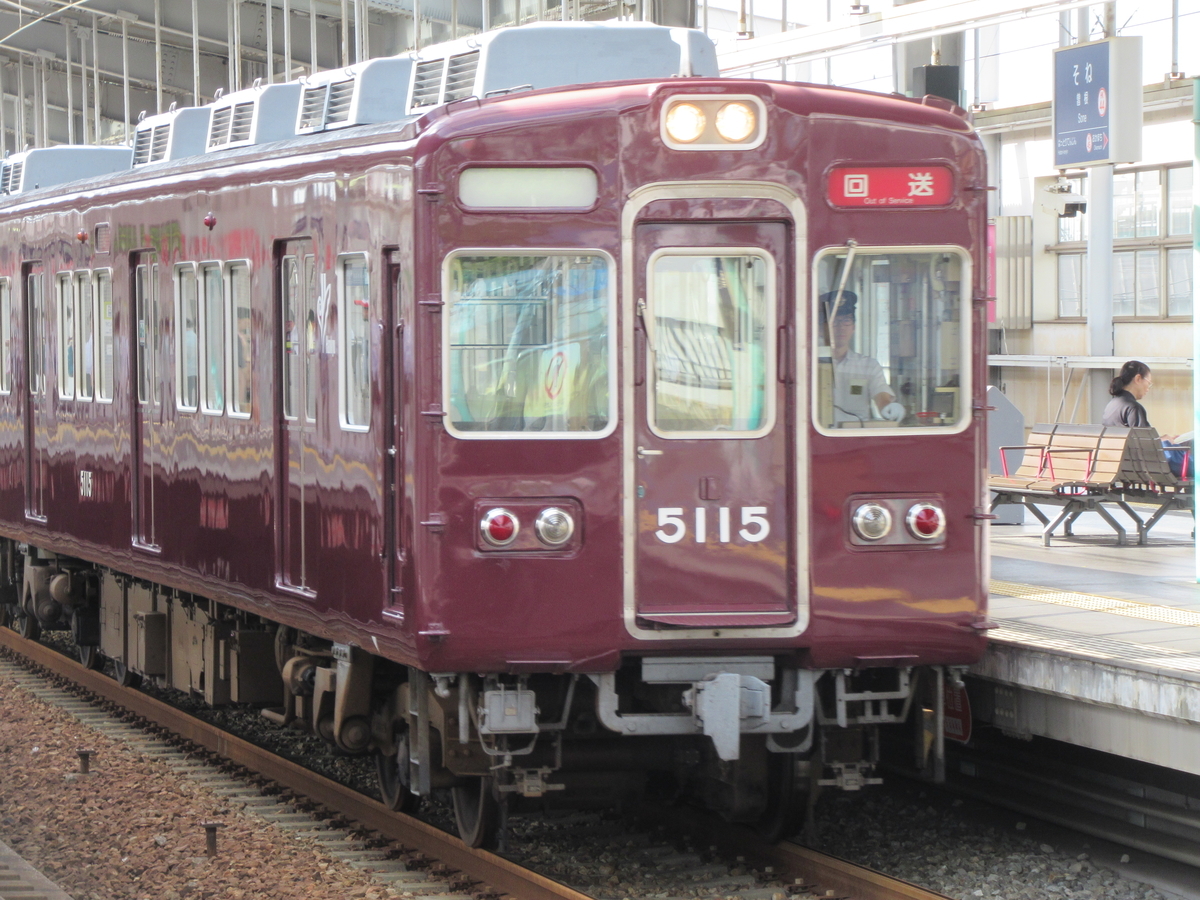

比較的古いタイプ(5000系列以前)は

自連が基本となっています



梅田方のみ連結器の根元から横に向けて

バネがついています

復心装置というらしいです



f:id:marunkun:20210109232601j:plain



連結器の下辺が

ななめに出ているのが特徴です

これは旧型車の連結器の位置が低く、

それにも対応するために下辺が延長されたようです



f:id:marunkun:20210109232540j:plain



基本は自連ですが、編成の中に入る先頭車には

乗り心地改善のため全密連が装着されています



この車両はもともと宝塚本線で8両を組んでいた編成で

分割されて箕面線に来たため、

片方の先頭車のみ、全密連がそのまま装備されています



屋根がアイボリーでない車両が

自連でない姿を見ると不思議な感じがします

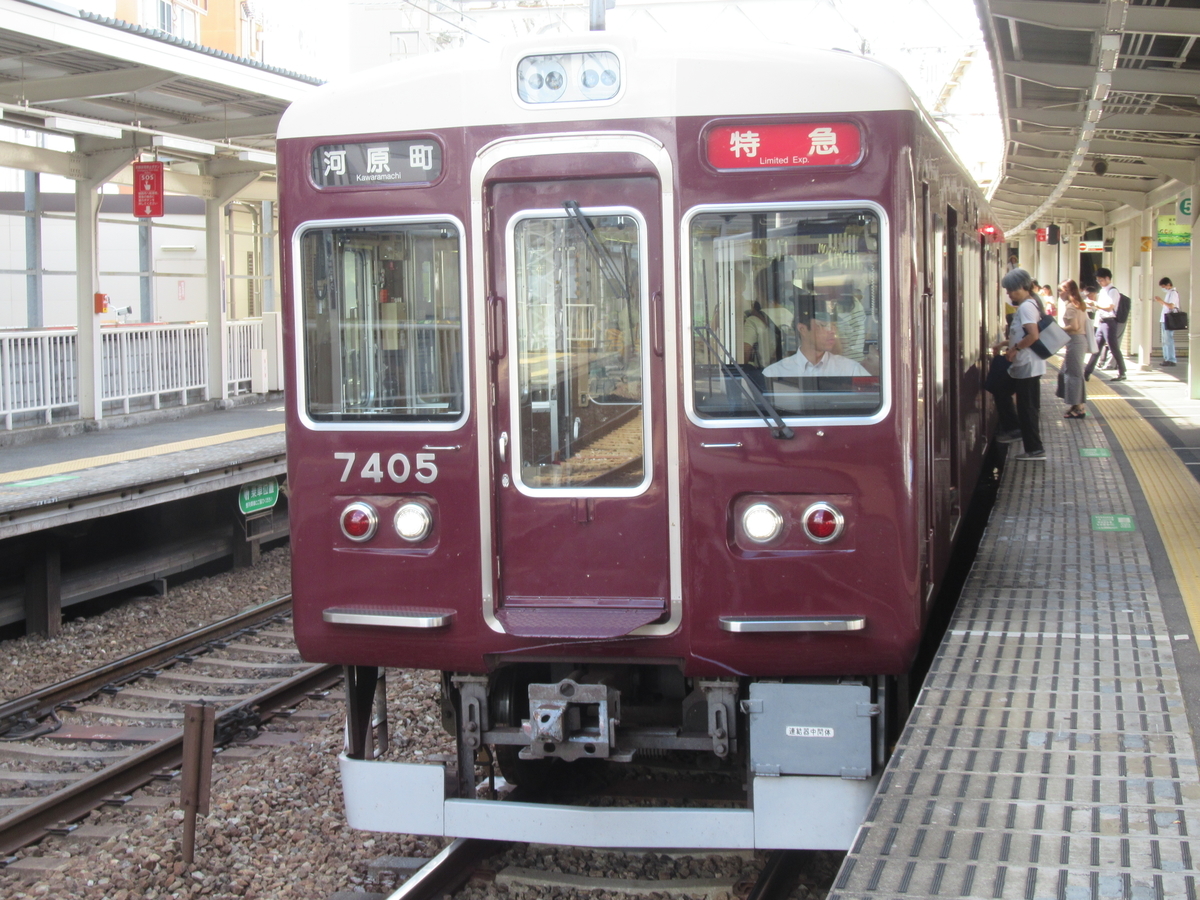

つづいて6000、7000系列ですが

この系列が一番入り組んでいます



f:id:marunkun:20210109232608j:plain
f:id:marunkun:20210109232621j:plain
f:id:marunkun:20210109232607j:plain



編成によってそれぞれ異なるうえ、

同じ編成でも前後で連結器形状が違うこともざら



というか前後で揃っている方が

めずらしいんじゃないかというくらいです



f:id:marunkun:20210109232608j:plain
f:id:marunkun:20210109232607j:plain



同じ6000系8両編成の梅田方でも

自連だったり全密連だったり・・・



増結運用に入れる編成で他車と連結する側の先頭車は

確実に全密連を装備するので、

ひとつの見分けポイントになります



特に最近の宝塚線6000系8両編成は

梅田方が自連の車両は8連運用専用、

全密連の車両は10連運用対応と

大体見分けることができます



ちなみにこの世代からは

自連の梅田方の復心装置はなくなり、

また、旧型車が置き換えられたので、下辺が水平になりました



f:id:marunkun:20210109232616j:plain



7000系のリニューアル車でも

神戸方は自連の車両もいたりと

なかなか規則性がありません



ちなみにこの7012Fの梅田方先頭車は全密連なので

前後の車両の連結器に互換性がありません





f:id:marunkun:20210109232631j:plain
f:id:marunkun:20210109235553j:plain
f:id:marunkun:20210109232623j:plain

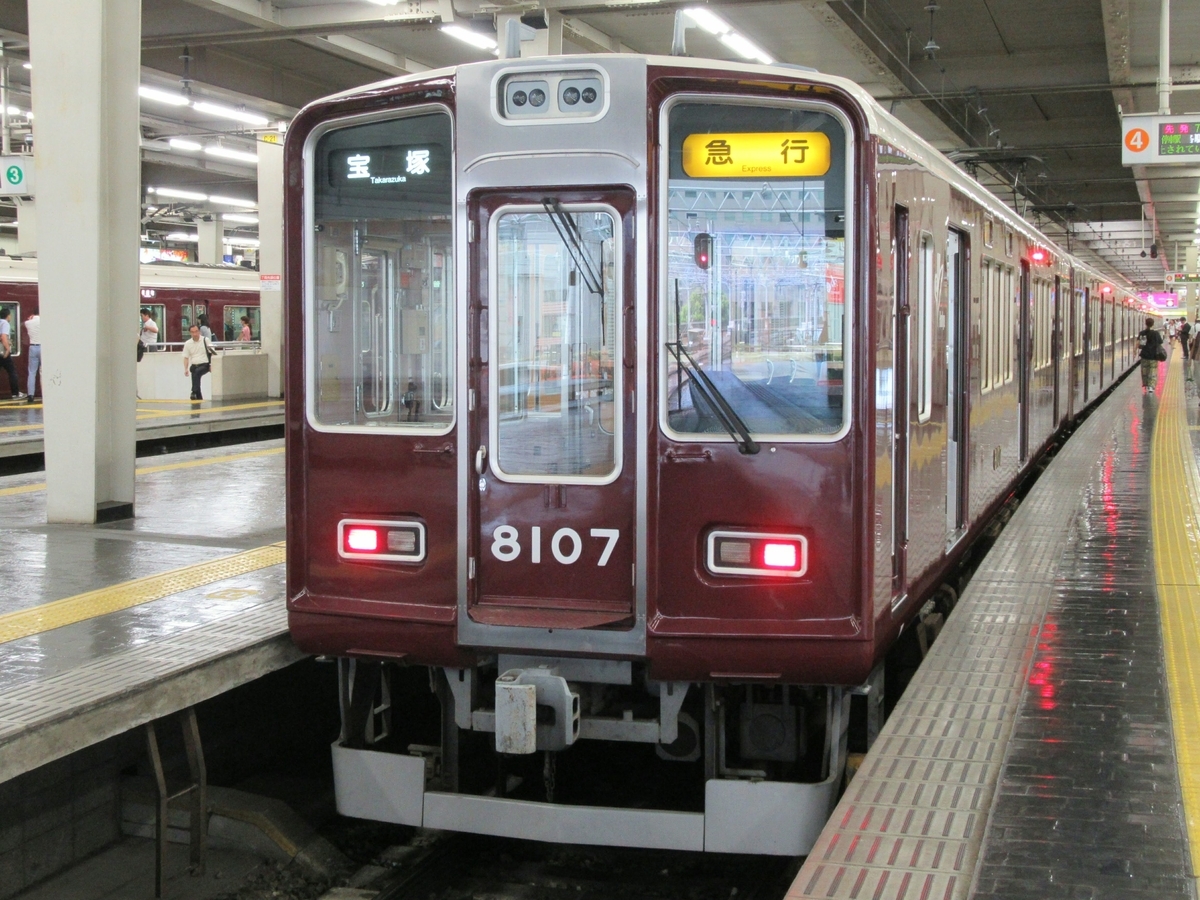

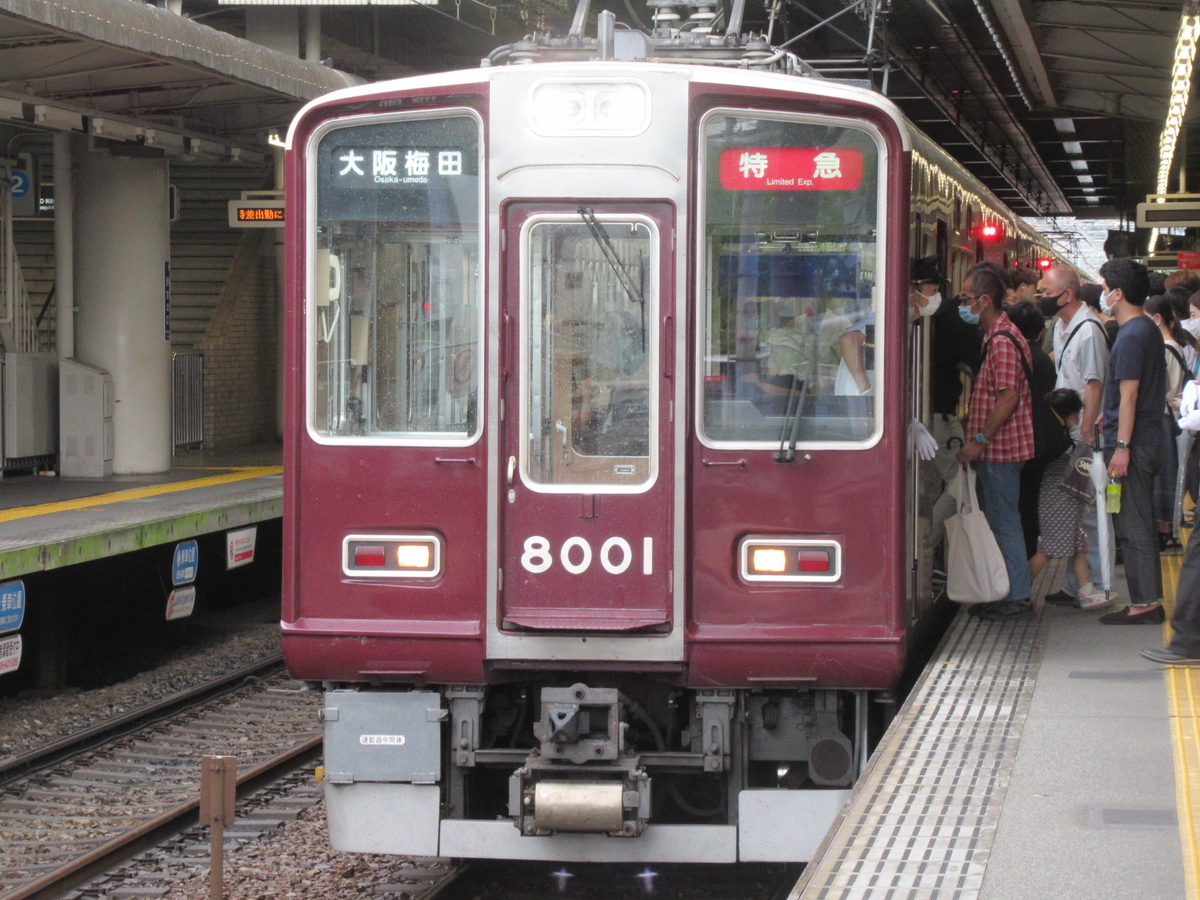

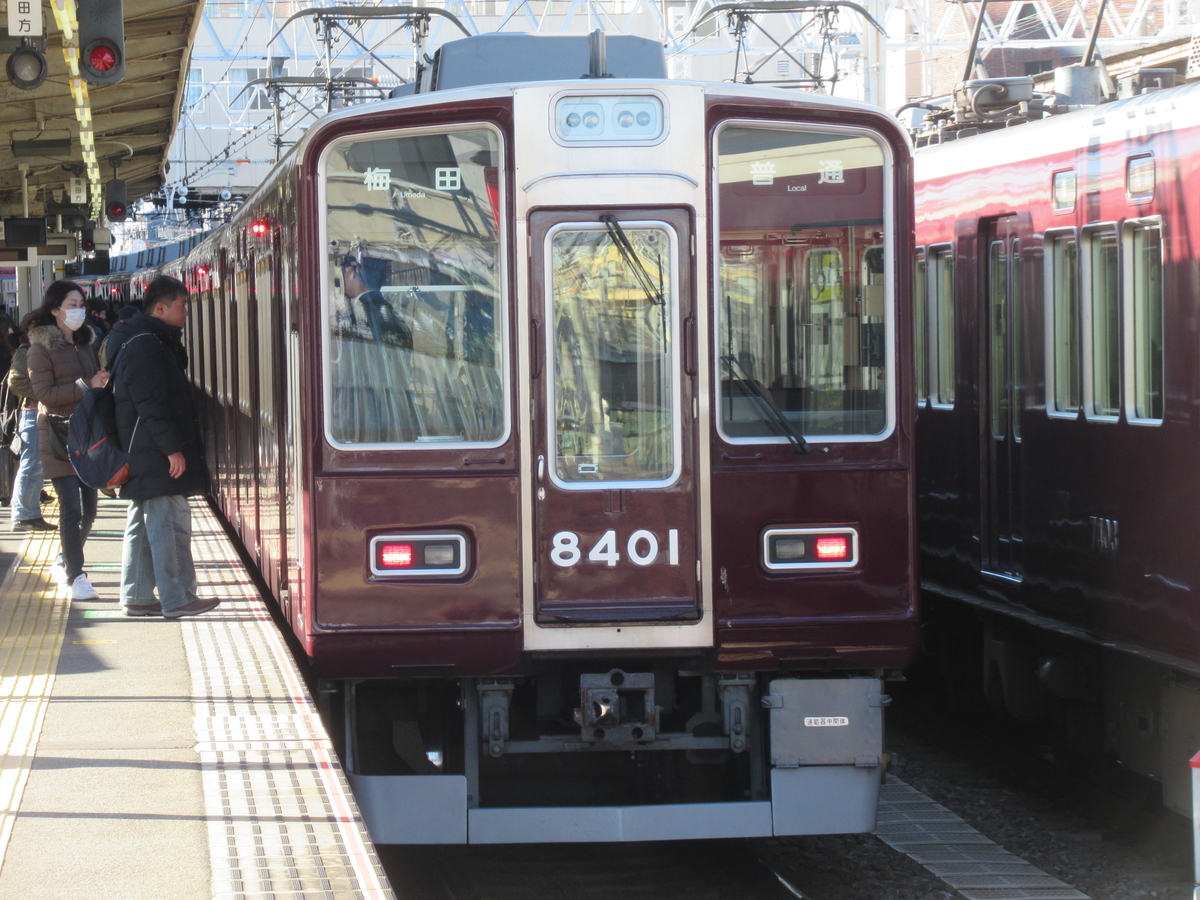

つづいて8000系列

8両固定編成に限って言えば

梅田方は全密連、神宝方は自連、京都方は密連で

統一されています(だったはず)



2両編成などを含めれば

当然、もっと複雑ですが・・・



f:id:marunkun:20210109232633j:plain
f:id:marunkun:20210109232649j:plain

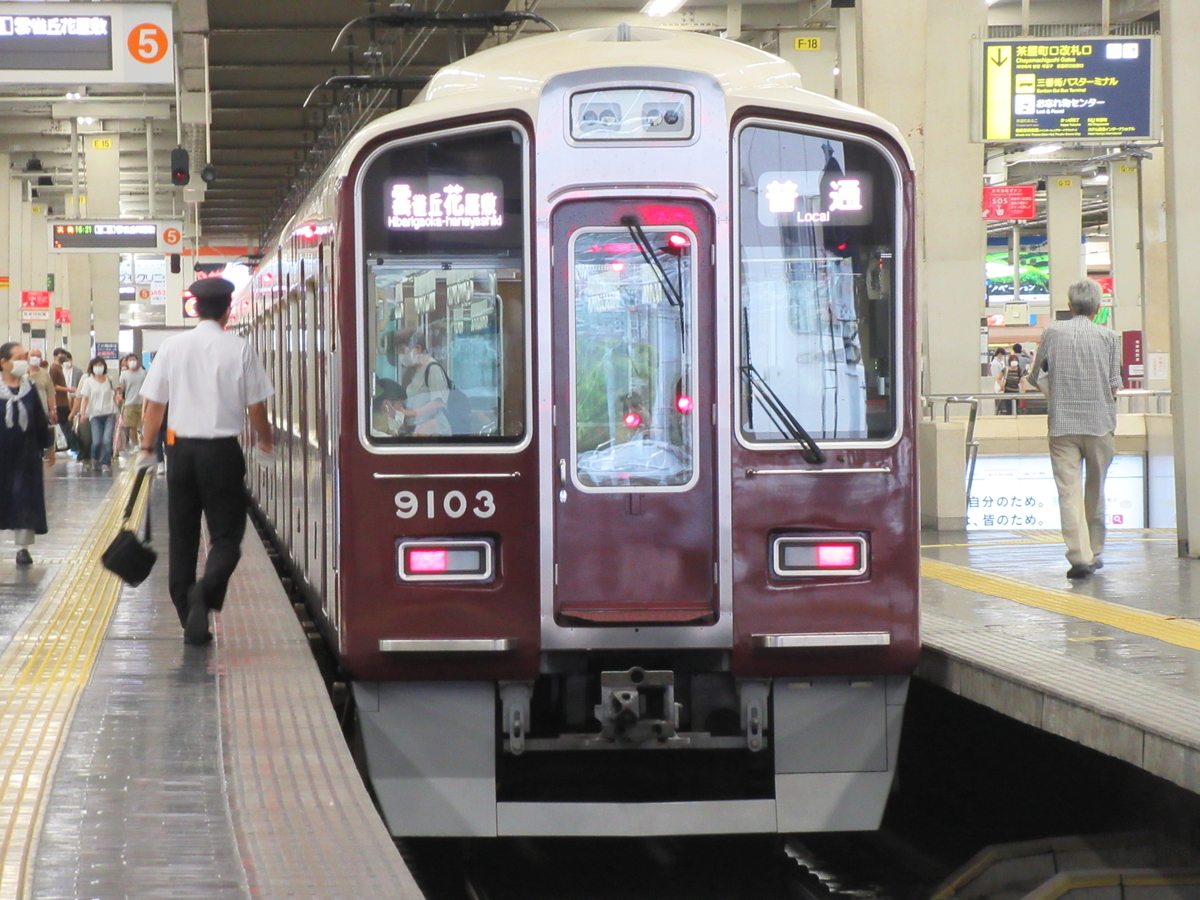

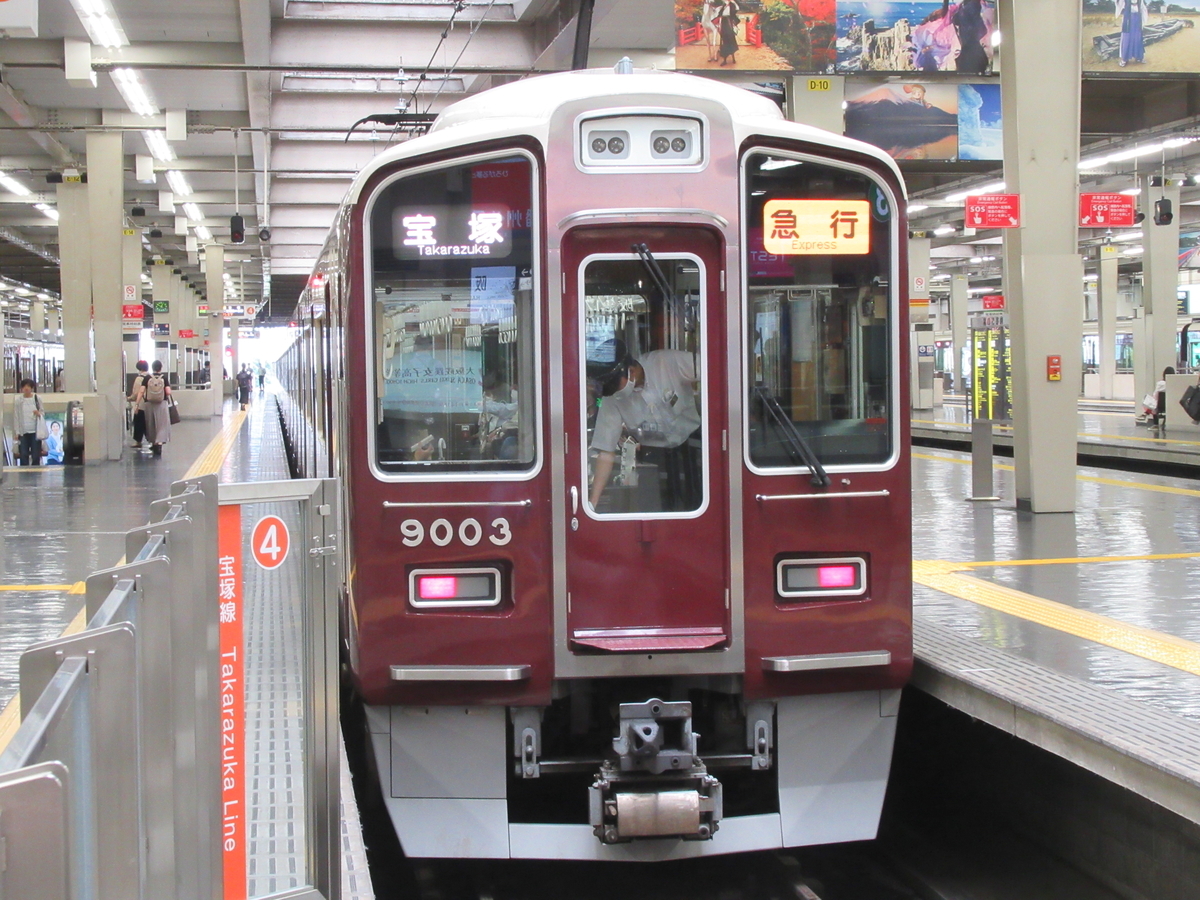

9000系列ではついに自連が消滅し、

梅田方は全密連、神宝京方は密連に統一されました



増結車を付ける可能性のある梅田方は

連結開放に優れた全密連、

営業運転で使う可能性のない

神宝京方は全密連と互換性のある密連に統一され

わかりやすくなりました



 f:id:marunkun:20210109232635j:plain

そして増結運用を考慮しなくなった

1000系列では全車が密連で統一されています





と、いうわけでざっくり連結器の変遷を追ってみました



保守が楽な自連、乗り心地が良くなる密連

乗り心地に加えて連結開放が楽な全密連



それぞれメリット、デメリットがあり

使い分けているようですが、



個人的には6000系列以降は

密連と全密連に統一してほしいなと思ってみたり・・・



f:id:marunkun:20210109232622j:plain



最初の方に自連と密連、全密連は

連結ができないと書きましたが、



阪急の場合、密連・全密連の車両には

連結器の横に「連結器中間体」と書かれた箱があり、

自連と引っ付けるときに使うアダプターが入っていて、

緊急時にはそれを使うようです



なので、特に急いで統一させる必要もないようですね



f:id:marunkun:20210109232617j:plain

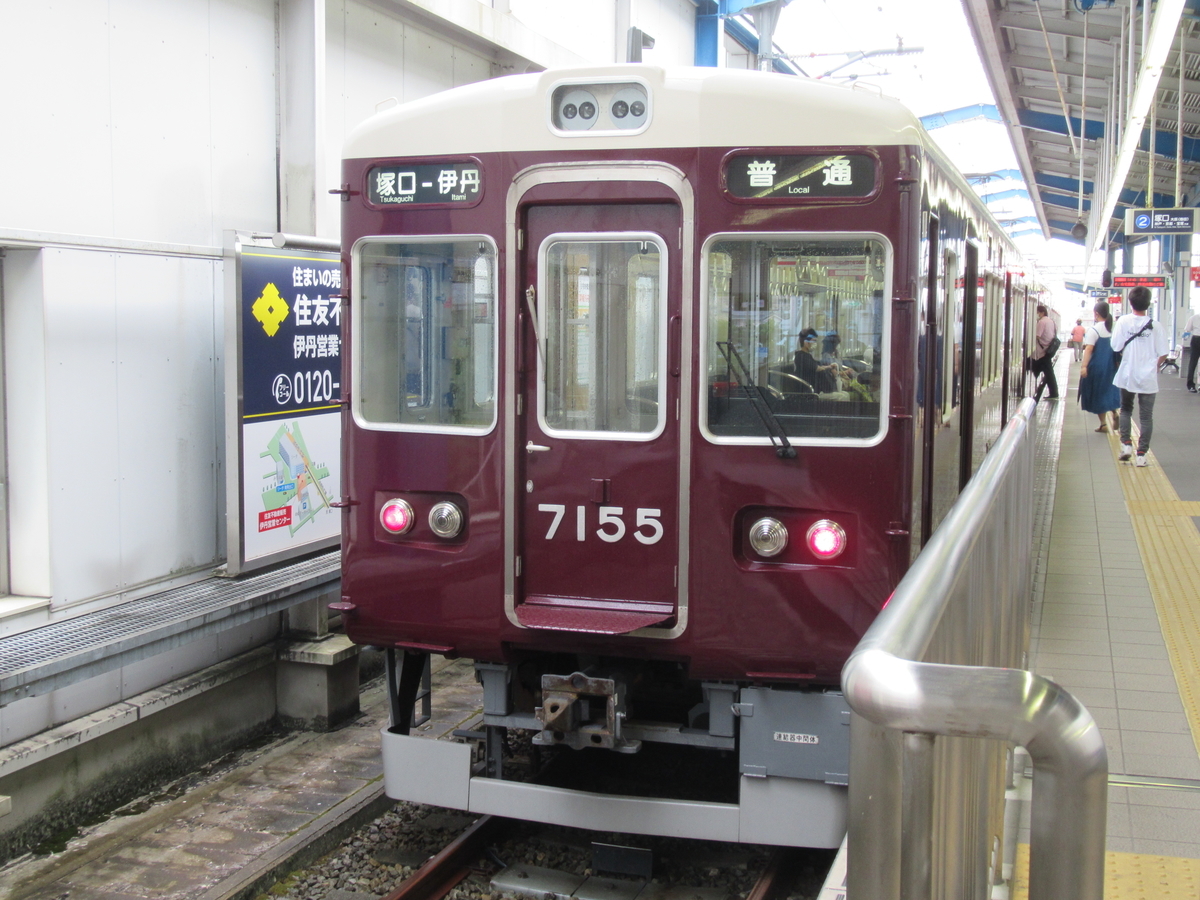

最後にこちらの車両



元々、この7155号車は

神戸線の2両増結車の神戸方の車両でした

 神戸方に8両編成を連結させるため

全密連を装備していました



しかし、伊丹線に転勤したことで

7155号車が連結する運用はなくなり

電気連結器が撤去され、密連になっています



このように現在でも、運用替えによって

連結器が交換されるということもあるようです
